รายละเอียดสินค้า

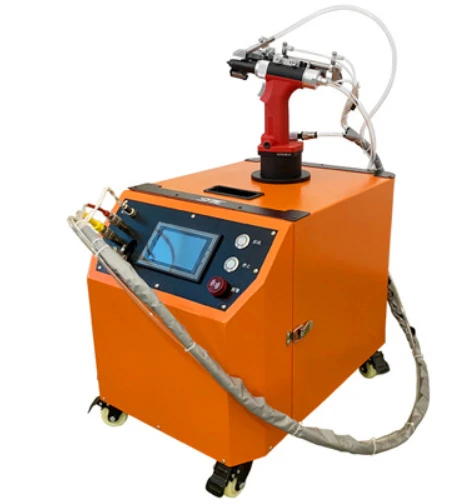

เครื่องตอกหมุดอัตโนมัติแบบมือถือมีกลไกการป้อนหมุดย้ำอัตโนมัติ ผู้ปฏิบัติงานเพียงแค่ต้องจัดตำแหน่งให้ตรงกับรูเป้าหมายในระหว่างการตอกหมุด ซึ่งช่วยลดความจำเป็นในการดึงหมุดและการวางหมุดย้ำเข้าไปในปลายปืน ซึ่งช่วยปรับปรุงประสิทธิภาพการประกอบโดยรวมได้อย่างมาก

พารามิเตอร์อุปกรณ์

แบบอย่าง	LD400
ปืนยิงตะปู	มาตรฐาน
เล็บที่ใช้บังคับ	เส้นผ่านศูนย์กลางเล็บ 3.8-4.3 มม. ความยาวก้านเล็บน้อยกว่าหรือเท่ากับ 33 มม. ความยาวเล็บทั้งหมดน้อยกว่าหรือเท่ากับ 50 มม.
ขนาด	L540W370H440MM
น้ำหนัก	ประมาณ 55 กก
แรงดันไฟฟ้า	AC110V/220V, 50/60เฮิร์ต
พลัง	300W
ความกดอากาศ	0.5 ถึง 0.8MPa
ความจุเล็บ	~1200ชิ้น
วัสดุทาเล็บ	อลูมิเนียม/เหล็ก/เหล็ก/พลาสติก
ความเร็วในการโหลดตะปู	~0.8S
ความยาวท่อให้อาหาร	น้อยกว่าหรือเท่ากับ 2.5M
โหมดการทำงาน	กึ่ง-อัตโนมัติ
ประสิทธิภาพ	40 ถึง 60 เล็บต่อนาที

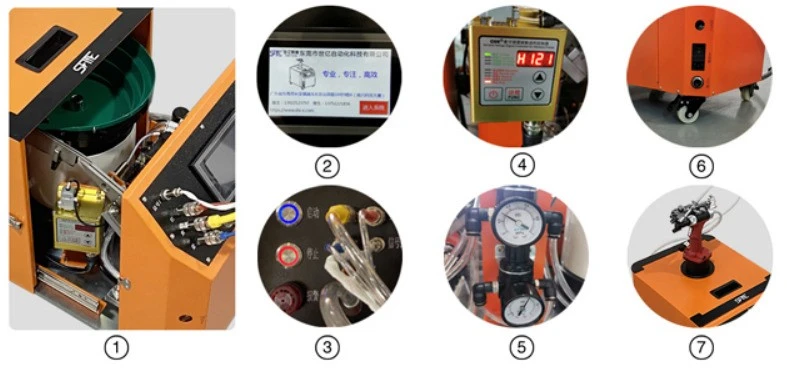

รายละเอียดโครงสร้างอุปกรณ์

1 การออกแบบแบบดึงการบำรุงรักษาที่สะดวกยิ่งขึ้น

2 การทำงานของหน้าจอสัมผัสสามารถตั้งค่าพารามิเตอร์หลักบนหน้าจอสัมผัสได้

3. ขั้วต่อควบคุมหัวปืน

④ ตัวควบคุมการควบคุมการแสดงผลแบบดิจิตอล

⑤ การควบคุมเสริมเส้นทางก๊าซแรงดันคู่-

⑥ อินเทอร์เฟซการจ่ายไฟ / อากาศหลักพร้อมอินเทอร์เฟซการควบคุมหุ่นยนต์

⑦ ตำแหน่งการวางปืน

1. การประกอบหัวปืนแบบมาตรฐาน

2. ปืนยิงตะปูสามารถปรับแต่งตามยี่ห้อที่ลูกค้าเลือก

3. ชุดหัวปืนสำหรับหุ่นยนต์

④ เหมาะสำหรับตะปูอลูมิเนียม ตะปูเหล็ก ตะปูสแตนเลส ตะปูพลาสติก ปะเก็นตะปูกันน้ำ

เหตุใดจึงเลือกเครื่องตอกหมุดป้อนอัตโนมัติ TBT-TECH

ไฮไลท์ที่สำคัญ

เลือกเครื่องที่เหมาะกับคุณที่สุด

ประหยัดแรงงานและต้นทุน!

ดึงตะปูอย่างรวดเร็ว หนึ่งคนสองอันดับแรก คนงานลด ลดต้นทุนการจัดการและต้นทุนแรงงาน
ไม่จำเป็นต้องใช้ตะปูดึงด้วยมือ ประหยัดเวลาในการโหลดตะปู ผลผลิตเพิ่มขึ้นกว่าเดิม ทำให้ผลผลิตของวันเสร็จสมบูรณ์ล่วงหน้า ลดชั่วโมงการทำงาน ไม่จำเป็นต้องทำงานล่วงเวลาอีกต่อไป

ไม่จำเป็นต้องมีทักษะ – ง่ายต่อการเชี่ยวชาญ

ขจัดการจัดการและเวลาในการโหลดหมุดย้ำแบบแมนนวล ช่วยเพิ่มผลผลิตเมื่อเทียบกับวิธีการแบบเดิม เป้าหมายการผลิตรายวันสามารถดำเนินการให้เสร็จสิ้นก่อนกำหนด ช่วยลดชั่วโมงการทำงาน และลดความจำเป็นในการทำงานล่วงเวลา

การป้อนหมุดย้ำอัตโนมัติ – การทำงานที่ง่ายดาย

หมุดย้ำจะถูกส่งไปยังหัวฉีดปืนโดยอัตโนมัติ ช่วยลดการจัดการแบบแมนนวลและลดมลพิษทุติยภูมิ ผู้ปฏิบัติงานสามารถจับผลิตภัณฑ์ด้วยมือซ้าย เพื่อให้มั่นใจว่าการจัดแนวรูแม่นยำเพื่อหลีกเลี่ยงผลผลิตต่ำและการทำงานซ้ำครั้งที่สอง การออกแบบนี้ช่วยลดความเข้มของแรงงานได้อย่างมาก ในขณะที่ทำให้การทำงานง่ายขึ้นและมีประสิทธิภาพมากขึ้น

ประสิทธิภาพอันชาญฉลาดและทรงพลัง!

เมื่อติดตั้งมาพร้อมกับหน้าจอสัมผัส PLC HMI ช่วยให้สามารถปรับพารามิเตอร์การตอกหมุดที่เหมาะสมที่สุดตามประเภทหมุดย้ำและขนาดชิ้นงานที่แตกต่างกัน ฟังก์ชันการนับที่น่าสนใจ-ในตัวและการป้องกัน-การนับพลาดช่วยให้การจัดการการผลิตมีประสิทธิภาพ

คุณสมบัติผลิตภัณฑ์

กำลังโหลดอัตโนมัติ:เทหมุดย้ำลงในชามแบบสั่น จากนั้นหมุดจะถูกจัดเรียงอย่างเป็นระเบียบก่อนที่จะป้อนเข้าเครื่องแยกหมุดย้ำ
การให้อาหารอัตโนมัติ:เมื่อหมุดย้ำถึงตัวแยก หมุดจะถูกส่งไปยังปลายหัวฉีดผ่านทางท่อป้อน
เติมเงินอัตโนมัติ:หลังจากแต่ละรอบการโลดโผน หมุดถัดไปจะถูกส่งไปยังหัวฉีดโดยอัตโนมัติ
การนับอัจฉริยะ:หน้าจอ LCD ช่วยให้สามารถตั้งค่าปริมาณการโลดโผนที่ต้องการได้ล่วงหน้า
สัญญาณเตือนไฟดับ:เมื่อหมุดไม่ถึงตัวแยก ไฟสัญญาณเตือนจะสว่างขึ้นโดยอัตโนมัติพร้อมเสียงเตือน
สัญญาณเตือนความผิดปกติ:ในกรณีที่อุปกรณ์ทำงานผิดปกติ ไฟสัญญาณเตือนจะเปิดทำงานอัตโนมัติพร้อมเสียงเตือน
การต่อต้านเชิงปริมาณ-มิสไฟร์:การนับอัจฉริยะช่วยป้องกันการพลาดการตอกหมุด
คอลเลกชันแมนเดรล:แมนเดรลจะถูกส่งไปยังถังขยะรีไซเคิลโดยตรงผ่านท่อรวบรวมหรือจัดเก็บไว้ในภาชนะเฉพาะ
การเชื่อมต่ออีเธอร์เน็ต:รองรับการเชื่อมต่อ LAN สำหรับ-การตรวจสอบและการทำงานของอุปกรณ์แบบเรียลไทม์
การตรวจสอบหัวฉีด:ตรวจสอบว่าหมุดถูกส่งและโหลดเข้าหัวฉีดหรือไม่ กระตุ้นการเติมสินค้าอัตโนมัติหรือแจ้งเตือนการขาดแคลน และตอบกลับหลังจากการตอกหมุดสำเร็จ
